海南GRC——欧式罗马柱半圆槽在3D中如何建模

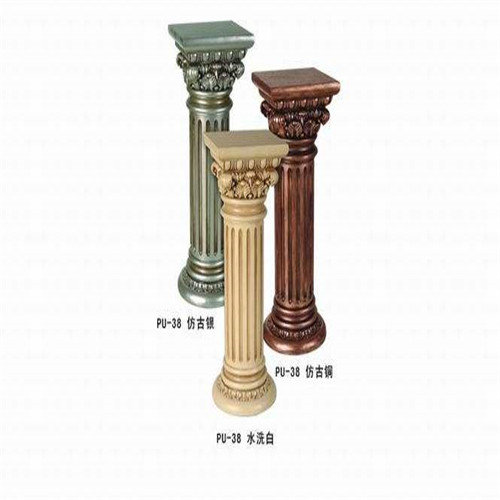

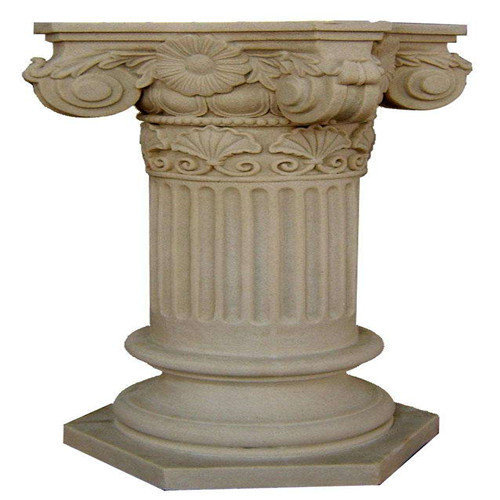

可能玩室内设计的小伙伴会经常遇到一些欧式空间的产品,比如一些欧式雕花呀,欧式罗马柱啊,欧式圆柱等等,那么可能也经常看到如下图所示的产品,但是当我们做效果图的时候,你知道用3D如何简单高效的建模吗,下面我就来为大家介绍方法。
如果我们建模的时候用什么多边形啊什么其他的方法都是可以做出来的,不过会稍许麻烦,如果大家用到超级布尔命令的话,就会使问题变得简单容易许多,令我们事半功倍哦。
我们先在场景中建一个长方体或者是柱子也是可以的,接下来在创建命令面板找到胶囊命令,创建一个胶囊图形。
创建号胶囊图形以后在右边数据面板要修改数据,这里的半径和高度根据您需要的尺寸填写就可以了,*好事先准备好需要的参数,方便填写,我这里只是示范,我就不用填确切数值了。
调整好参数大小以后,在顶视图把胶囊图形对齐到长方体上,注意胶囊只需要一半与长方体重合就好了,然后根据你的图形需要几条圆槽就复制几个胶囊形状,同样对齐到长方体。
接下来我们选择长方体鼠标右键选择转换为可编辑多边形命令,注意看清楚命令,不要选错成其他的命令哦。
经过上面的操作呢我们已经把前期工作准备好了,接下来我们就要用到超级布尔命令来做出圆槽的形状。
我们选择创建面板中的 复合对象,在复合对象的*下方有个超级布尔命令,当然这个命令在3Dmax中是以英文显示,并没有中文汉字,它的英文名是ProBooLean ,大家看准了不要选错命令哦。
进来以后我们鼠标左键点*命令面板里面的 —开始拾取-然后依次鼠标左键点*胶囊物体,把所有需要复合的胶囊体都点*一遍就OK了哦。
现在大家会发现当我们点*胶囊体的时候,胶囊就会消失并且在原来的位置留下一个和胶囊体一样大小的半圆槽,当我们全部点*完成后,我们的物体以已经完成制作,接下来我们的这个物体会是一个复合对象物体,我们只需要鼠标右键转换为可编辑多边形就可以继续调整模型的其它地方了哦。
怎么样,是不是很方便你,有用的话点给赞哦,你也可以关注我,这里将会不定期的更新更多的小知识,小技巧
